1.2. KoraBeam

1.2.1. 安装指南

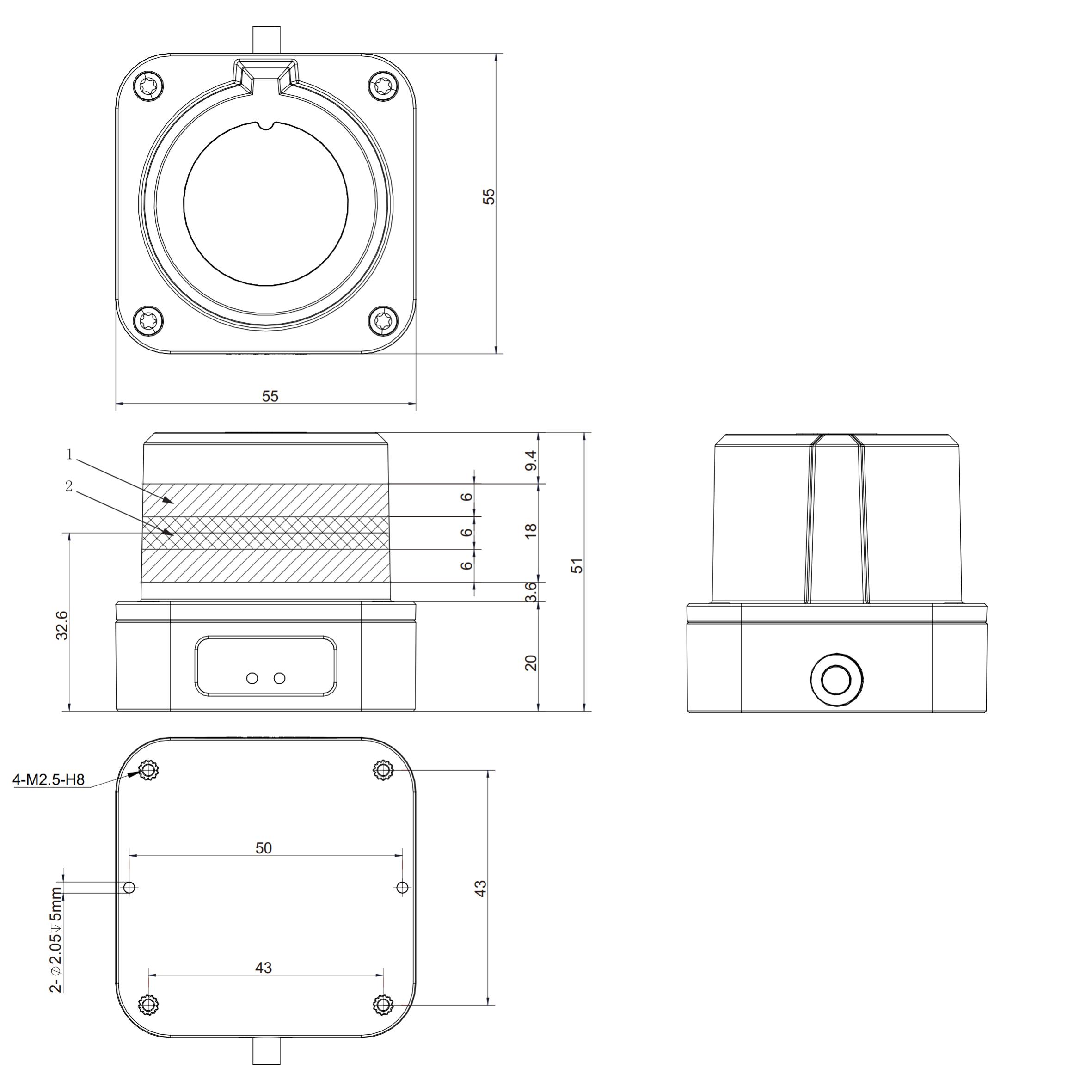

请根据下图所示的 KoraBeam 尺寸大小及安装孔位尺寸,将其安装至合适位置。

../../../_images/dimensions-lidar1.jpg

1.2.2. 建立连接

1.2.2.1. 线缆定义

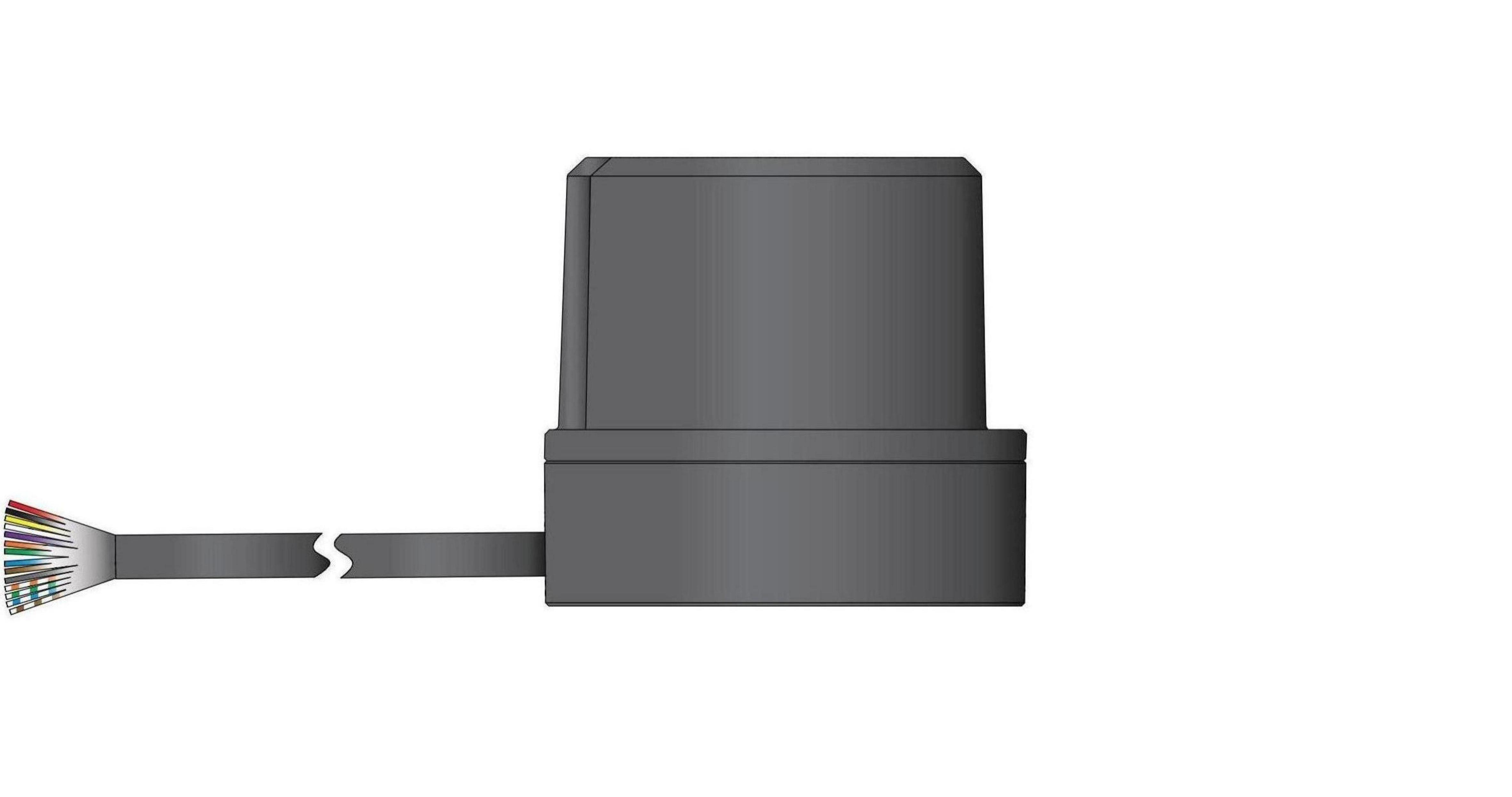

KoraBeam系列产品电缆接口的具体连接定义如下:

../../../_images/m14-con.jpg

颜色

信号

功能

红色

工作电压

工作电压(9~36V)

黑色

GND

Ground(地线)

黄色

通讯

RS485A/RS232TX

白色

通讯

RS485B/RS232RX

紫色

公共端

COM+

橙色

输入

IN1

绿色

输入

IN2

蓝色

输入

IN3

棕色

输入

IN4

灰色

公共端

COM-

白橙色

输出

OUT1

白绿色

输出

OUT2

白蓝色

输出

OUT3

白棕色

输出

OUT4

1.2.2.2. 输出信号接线

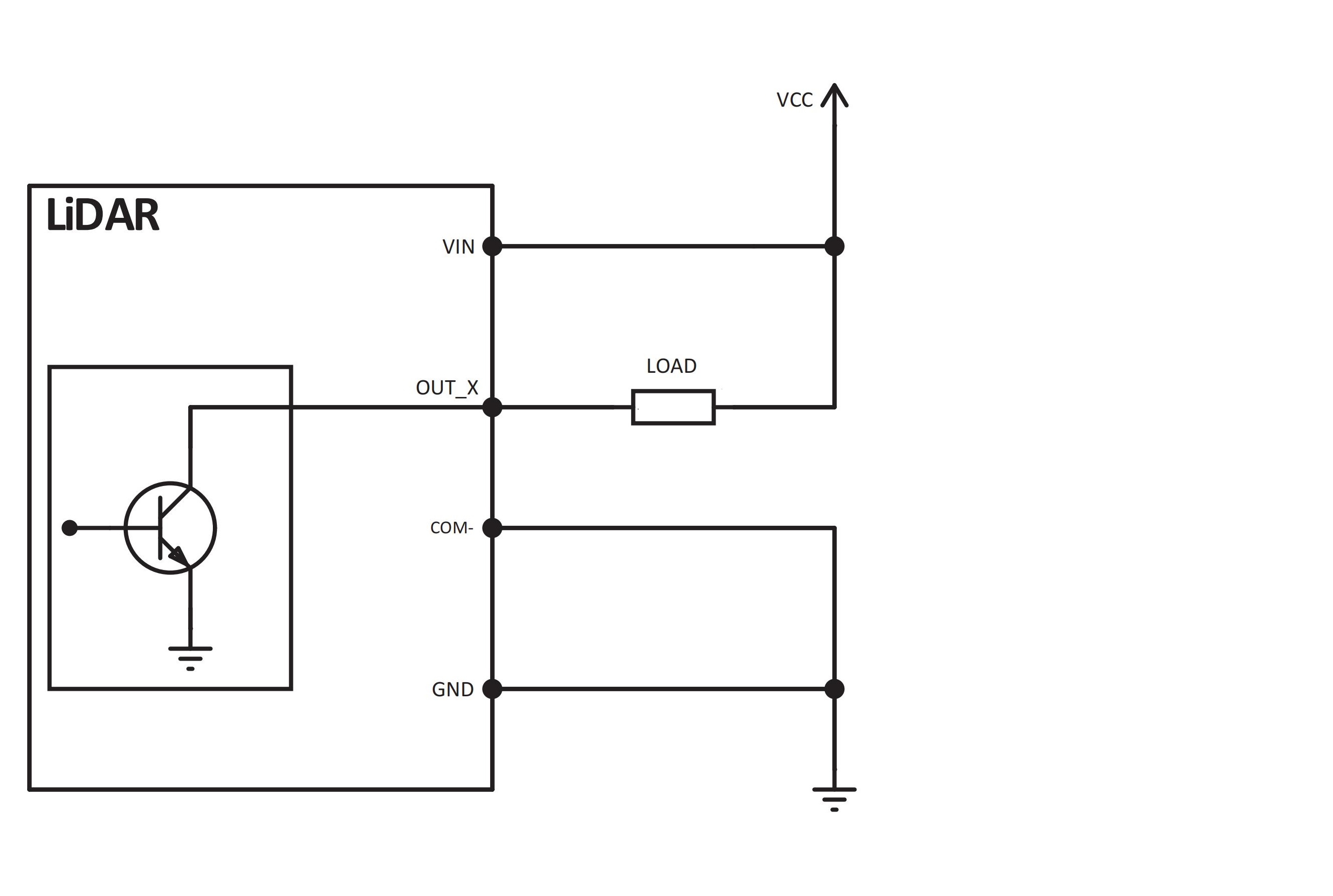

NPN

../../../_images/NPN.jpg

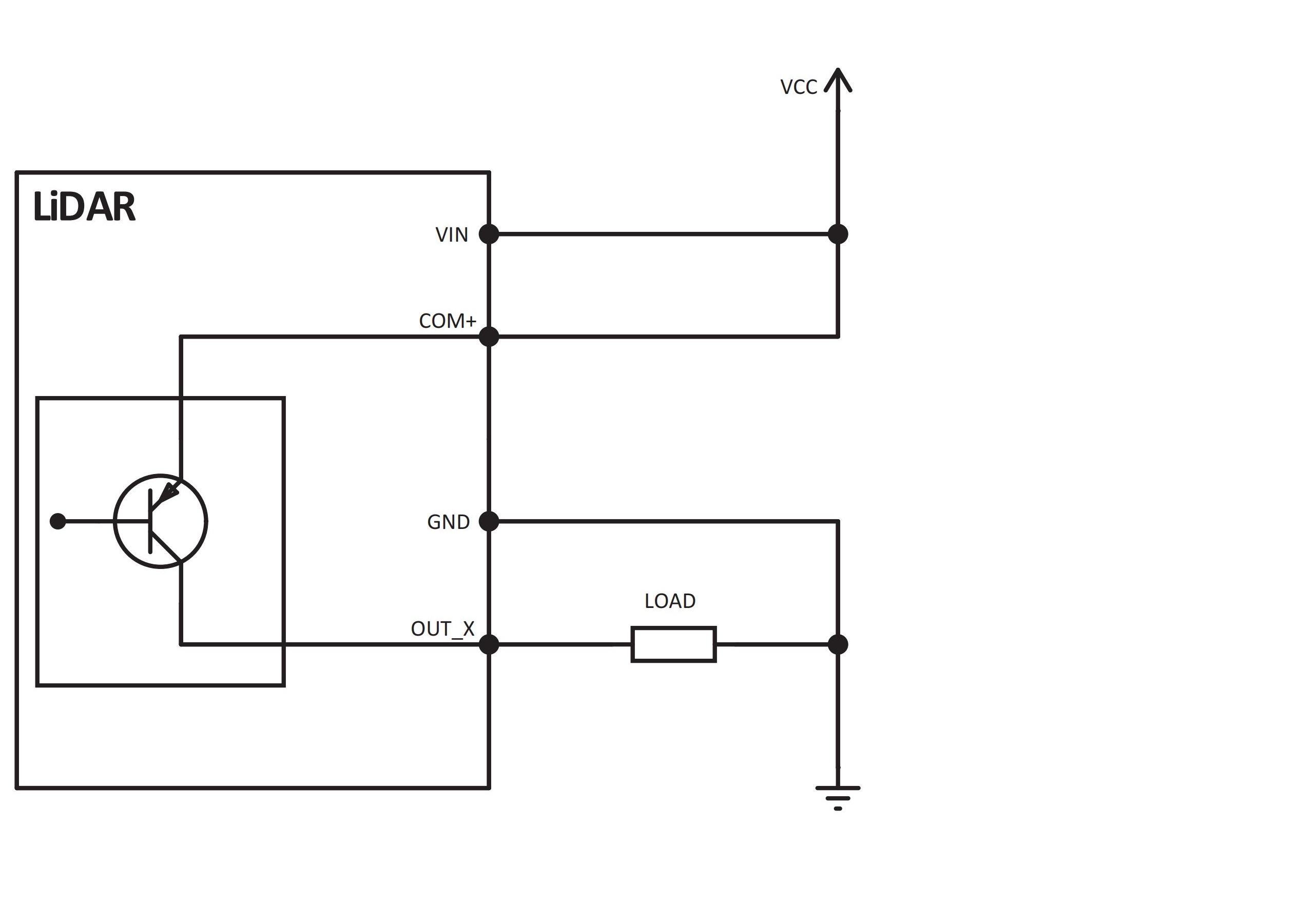

PNP

../../../_images/PNP.jpg

1.2.2.3. 下载并安装RBScan

点击 官网链接 ,进入锐驰智光官方网站,即可下载最新版RBScan,查看点云图,配置防区。

RBScan 目前支持 Windows®10 及以上版本。

1.下载 RBScan 文件。

2.双击 RBScan.exe 即可开始使用。

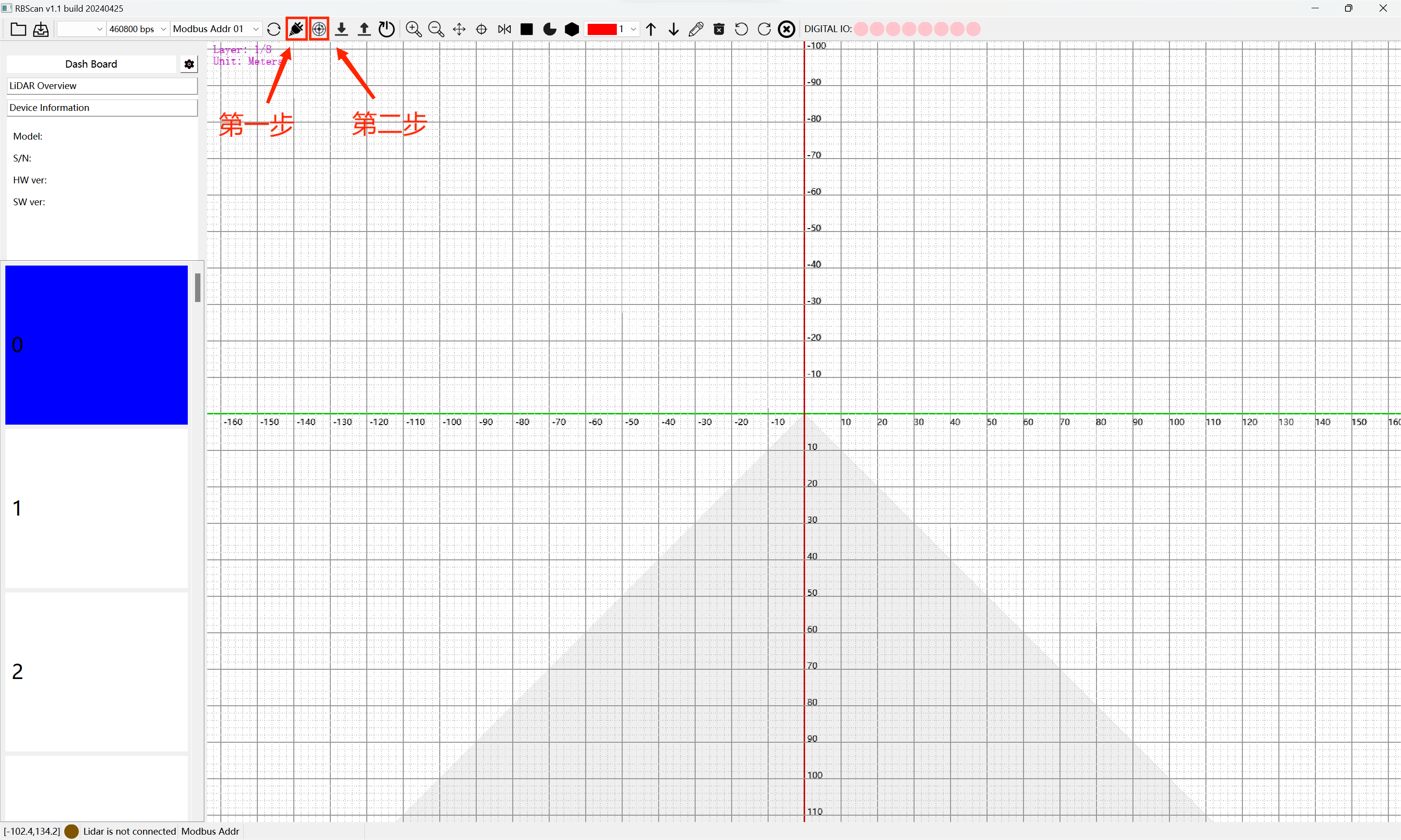

3.选中雷达对应端口号以及波特率(默认为460800)。

4.点击Open port 按键,随后点击右侧Scan lidar按键连接雷达。

../../../_images/connect.png

1.2.2.4. 配置避障区域

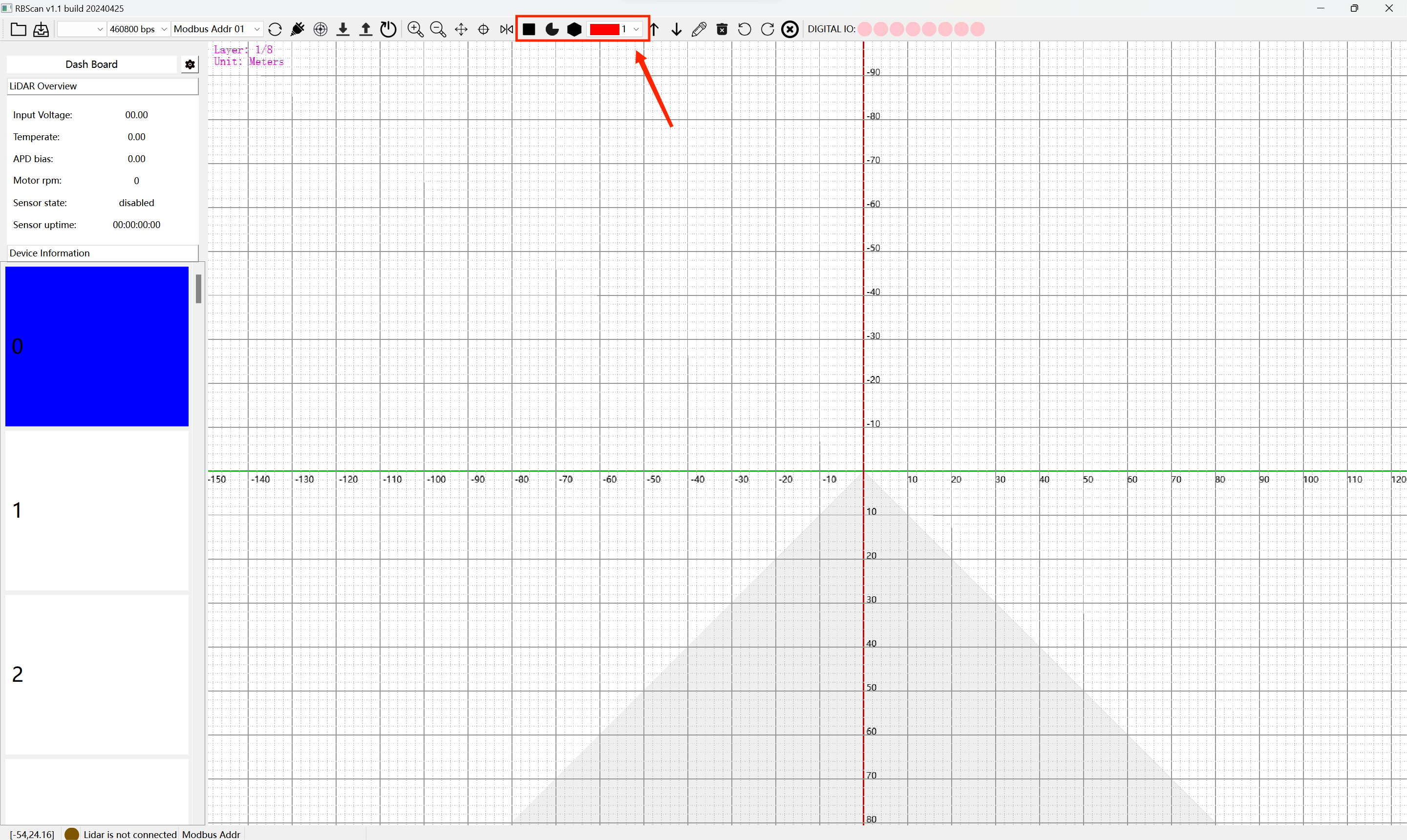

1.选中矩形、扇形、多边形图标进行避障区域绘制(首次配置多个避障区域,需手动更改各避障区域对应的输出信号)。

../../../_images/photo.png

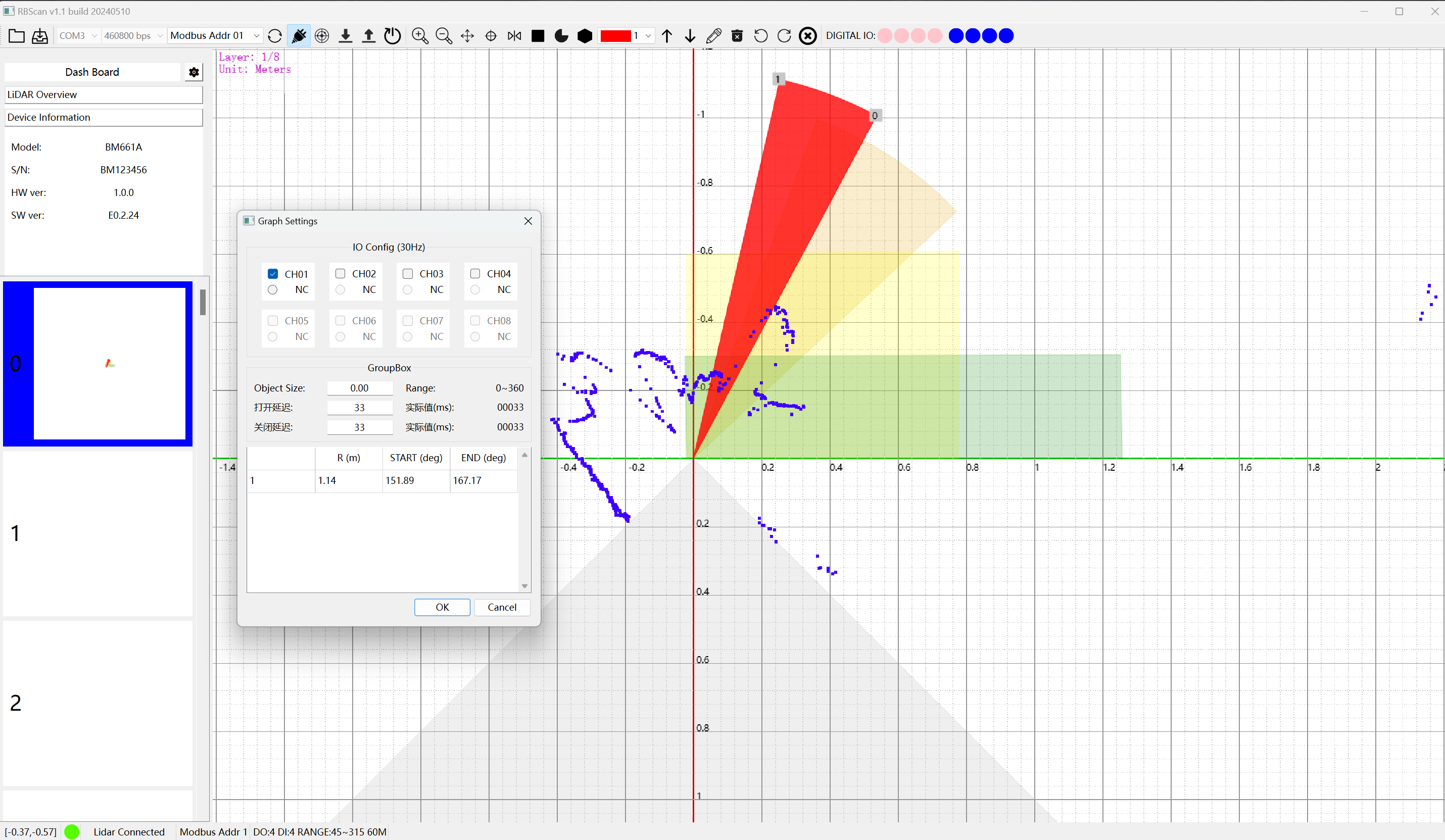

2.左键双击画布,在弹出的Graph Setting界面调整当前避障区域对应的IO输出以及输出模式(常开/常闭),在Graph Setting界面下半部分可以调整避障区域边界点的X、Y坐标以及对应的角度,设置完成点击OK退出。

../../../_images/setting.png

3.点击上传,将配置信息上传至雷达内部,选中set重启雷达(此过程大概需要等待20s左右),然后Scan ladir即可重新显示点云。

../../../_images/setting2.png
